项目概览
项目使用 COMSOL 研究 PDMS 中空气空腔与钢球夹杂对声传播的影响。重点不是给材料贴上“吸声”标签，而是比较不同夹杂的共振频率、反射与透射，以及局部位移模式怎样解释频率响应。四种模型使材料、几何和声学行为之间的关系可以被逐项讨论。
任务与设计要求
| 项目 | 条件或依据 | 类型 / 状态 |
|---|---|---|
| 模型比较 | PDMS 中单 / 双空气空腔与单 / 双钢球，共四种结构。 | 课程任务 |
| 频率响应 | 开展频率扫描，比较反射与透射系数，而不是只计算一个频率点。 | 分析要求 |
| 机理解释 | 结合位移场识别空腔与钢球的不同局部振动模式。 | 分析要求 |
我的职责
- 我建立并比较四种材料模型，整理频率响应和位移图，提取特征频率与透射谷值，并将其与夹杂的局部共振联系。工作重点是解释结构变化如何改变声传播，为目标频带中的声学材料设计提供分析依据。
完成工作与方法
01 / 用成对模型隔离夹杂的影响
空气空腔与钢球具有不同的材料性质和声阻抗，进入同一种基体后会产生不同响应。单夹杂与双夹杂模型进一步用于观察数量和相互作用的影响。这样的成对比较可以帮助解释变化来自夹杂类型还是耦合关系，避免把所有差异归为“材料更好”。
模型响应同时依赖尺寸、材料参数与边界。报告结果描述的是这些已设置条件下的行为，换用其他结构不能直接沿用相同共振频率。
02 / 将透射谷值与反射变化一起读取
空气空腔模型在约 2.5 kHz 出现显著特征。单空腔在 2,601 Hz 的透射系数最低约 0.1081，双空腔约 0.0068；增加空腔在该模型中使透射谷更深，并伴随更复杂的反射变化。
钢球模型的主要特征出现在约 500–600 Hz。单球与双球在 551 Hz 的最低透射系数分别约 0.8344 和 0.7145。不同夹杂引起的频率差异比仅比较某一个谷值更有助于理解模型；也不能由低透射单独推断全部声能都被吸收。
| 夹杂结构 | 透射谷对应频率 | 最低透射系数 | 主要比较 |
|---|---|---|---|
| 单空气空腔 | 2,601 Hz | 0.1081 | 单极型局部运动 |
| 双空气空腔 | 2,601 Hz | 0.0068 | 数量与相互作用改变谷值 |
| 单钢球 | 551 Hz | 0.8344 | 偶极型局部运动 |
| 双钢球 | 551 Hz | 0.7145 | 耦合与干涉改变响应 |
03 / 用局部位移解释共振模式

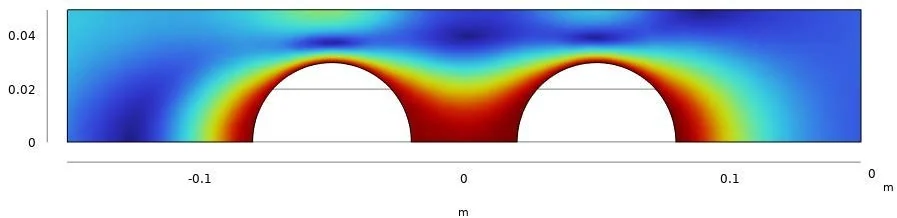

空气空腔在特征频率附近表现出类似呼吸的单极振动模式，与较强的声反射和较低透射相联系。钢球夹杂则出现偶极型运动及周围的剪切活动，响应频率与空腔不同。位移图为曲线上的峰谷提供了空间解释。
双夹杂的响应包含相互作用、多次散射和干涉。因此，增加数量改变的可能是谷值深度、波动及频率分布，不能只用“数量越多越有效”概括全部频段。
结果与要求验证
| 要求 | 采用方法 | 证据或结果 | 验证程度 |
|---|---|---|---|
| 四种结构的可比分析 | 使用同一基体下的单 / 双夹杂模型 | 形成空气与钢球两类响应及数量比较。 | 仿真支持 |
| 提取频率与透射谷 | 读取扫描结果 | 空腔 2,601 Hz、钢球 551 Hz 的谷值按模型分别列出。 | 仿真支持 |
| 解释声学响应 | 结合局部位移与频率曲线 | 用单极 / 偶极模式讨论不同夹杂的行为。 | 仿真支持 |
收获与改进
以声能路径解释低透射
双空腔在 2,601 Hz 的最低透射系数由单空腔的 0.1081 降至 0.0068，呈现出更强的频带阻隔效果。选型时，我会进一步区分反射返回的声能、传过结构的声能及材料中的耗散：屏障隔声与室内吸声关注的路径不同，透射谷只回答其中一部分。下一轮分析会在同一频率下提取入射、反射、透射与耗散量，并统一振幅或功率系数的定义，再把它们与位移场对应。这样能够从曲线变化追到局部运动机制，判断空气空腔和钢球结构分别适合什么声学任务。
共振位置和带宽比单个最低值更决定用途
空腔透射谷位于约 2.6 kHz，钢球透射谷位于 551 Hz；两类夹杂对应的局部运动方式不同，不能仅按最低系数高低排列优劣。若目标噪声集中在低频，空腔的深谷可能落在目标之外；即使谷值很低，窄带效果也可能无法覆盖实际频谱。我更关心目标频带内透射曲线的整体变化，以及位移场是否支持预期共振机理。下一轮会在统一几何和边界后改变夹杂尺寸与间距，并加密共振附近的频率采样，判断效果对尺寸偏差是否敏感。
双夹杂改变耦合，数量增加并不是独立的设计结论
双空腔的透射谷明显加深，双钢球在 551 Hz 的最低透射系数也由 0.8344 降至 0.7145，但曲线同时出现更多起伏。这使我把夹杂数量看成改变相互作用和干涉的几何变量，而不是可以无限累加的降噪收益。继续比较时，我会分别控制单体尺寸、夹杂总量和间距，避免同时改变多个因素后把全部差异归因于数量。现有位移图提供了局部模式线索；还需要网格和频率步长敏感性检查，确认较尖锐的峰谷不是数值分辨率造成的假象。
项目来源
9325ASSIGNMENT_2.pdf，四种模型的透射 / 反射及位移分析。
