研究问题
铜泡沫具有更大的表面积，但孔隙也可能限制蒸汽进入并滞留冷凝液。研究将多孔结构、润湿性和排液放在同一个实验框架中，考察增加表面积是否能带来更高的实际淡水回收。
研究条件与评价
研究以不同冷却水工况下可直接收集的冷凝液质量流率作为核心结果，同时结合表面润湿性、孔隙结构与排液现象解释差异。热平衡推算量用于模型讨论，不等同于直接称量的产水量。
| 项目 | 条件或依据 | 类型 / 状态 |
|---|---|---|
| 比较样品 | 铜板与 60 PPI 铜泡沫；表面处理方案按论文记录区分。 | 研究对象 |
| 冷却条件 | 设置低、中、高三组冷却水工况，比较集液及温度响应。 | 实验条件 |
| 核心指标 | 直接测量冷凝液集液质量流率，并与热平衡模型结果分开。 | 评价指标 |
| 机理分析 | 结合接触角、显微观察和模型讨论蒸汽可达性、传热与排液。 | 研究目标 |
| 结论边界 | 结果限定于本实验装置、运行条件和已测试样品。 | 适用范围 |
研究职责
- 我参与搭建和改进蒸汽发生、稳压、冷凝与集液实验系统，配置安全阀、PID 控制和多通道温度采集，并对集液、流量与温度测量进行检查。
- 我对铜板和铜泡沫进行表面预处理与 TEOS / MTES 改性，结合接触角和显微观察分析液滴行为；使用 MATLAB 与 CFD 结果辅助解释实验现象。
- 研究以直接集液称量比较材料表现，另用冷却水侧热平衡折算量分析能量传递。两种指标分别描述收集端质量流率和冷却侧换热，结合使用有助于追踪冷凝形成与液体回收的关系。
实验方法
01 / 建立可控的蒸汽、冷凝和集液路径

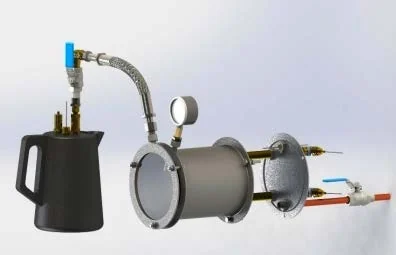

实验装置需要把蒸汽生成、压力稳定、冷凝表面、冷却水和收集容器连接成闭合的测试路径。安全阀、PID 控制和多点热电偶用于支持运行管理与温度观察；集液质量、冷却水流量及温度也需要通过标定和重复读数检查。
装置结构影响压力波动、热损失和液滴排出。优化测试过程时，我把蒸汽可达性与冷凝液能否离开样品表面同时考虑，而不是只追求更大的冷凝表面积。
02 / 将表面处理与液滴观察联系起来

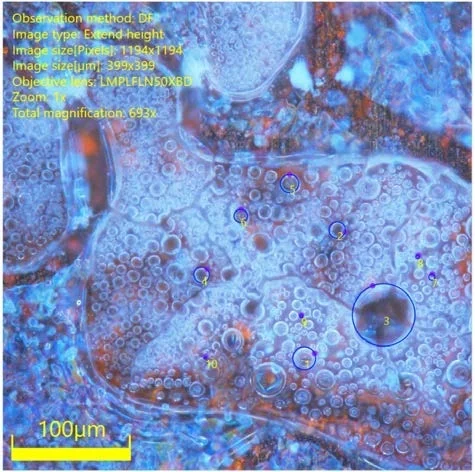

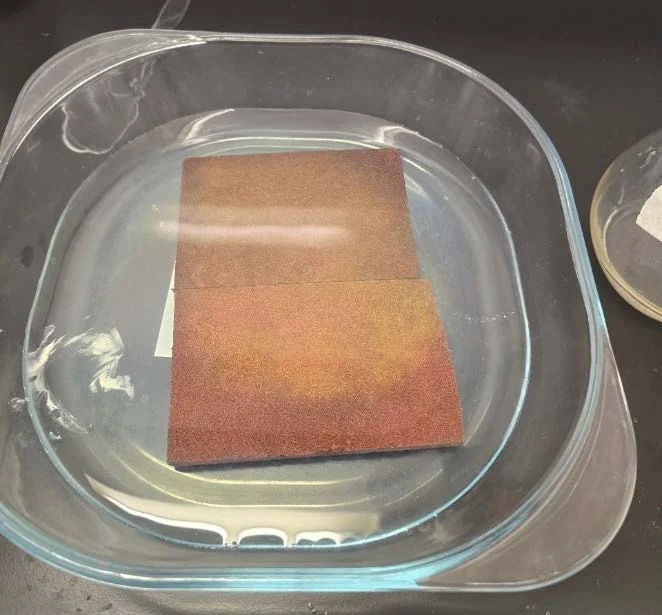

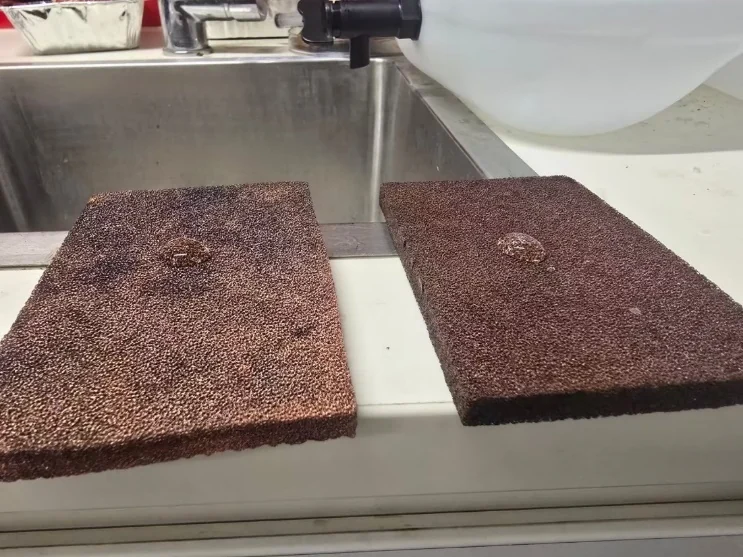

铜板和 60 PPI 铜泡沫经过预处理，并使用 TEOS / MTES 进行表面改性。接触角测试用于比较润湿状态，显微图像则提供孔隙和液滴形态证据。润湿性会影响液滴成核、铺展、聚并和脱落，但单一静态接触角不能完全代表运行时冷凝过程。

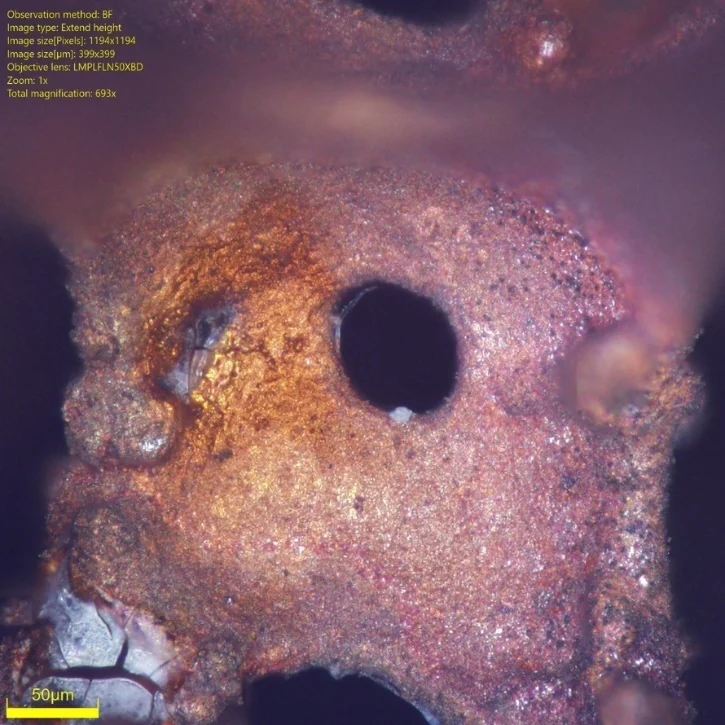

我将宏观集液结果与显微结构观察并列解读，检查液体是否在孔隙中滞留，以及蒸汽能否到达内部表面。显微尺度观察用于解释可能机制，不能直接替代整机的热质传递测量。
03 / 用传热模型解释实验趋势

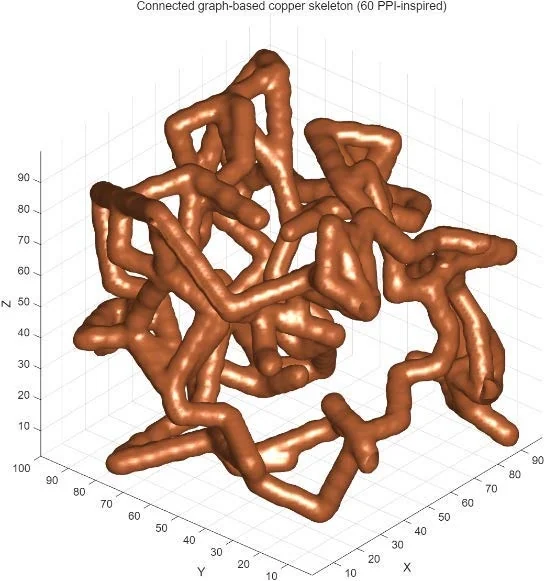

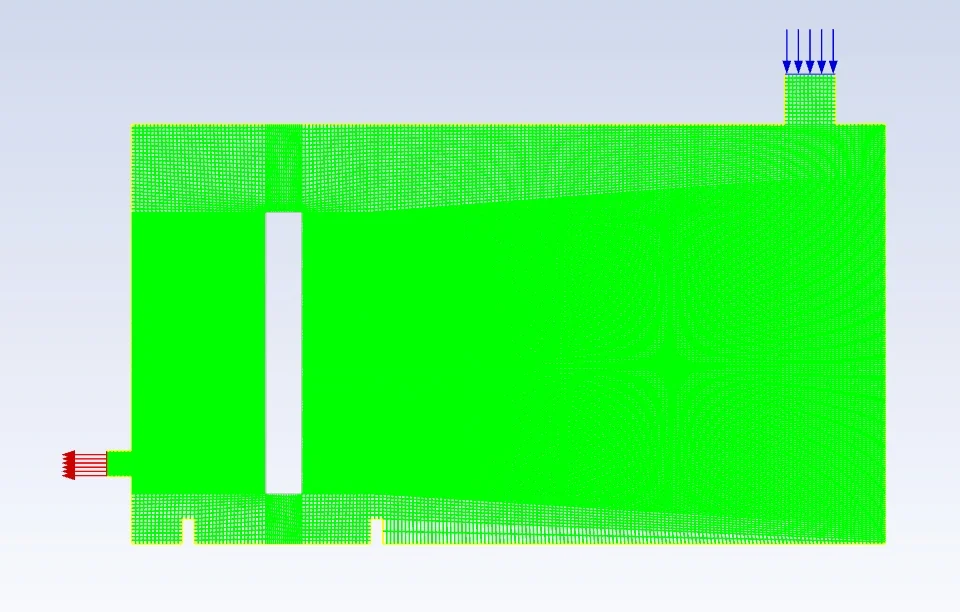

MATLAB 分析包括膜状与滴状冷凝及三相等效传热模型；CFD 用于探索蒸汽、冷凝和液层的空间行为。模型将材料参数和边界条件联系起来，帮助解释有效传热面积、孔隙阻力及液膜厚度变化。
数值结果为机理讨论提供辅助证据。由于蒸汽流量、非凝性气体、样品接触和装置热损失仍会影响真实实验，模型没有被当成独立的产水量验证。
结果与要求验证
- 本实验条件下，铜板直接集液量比 60 PPI 铜泡沫高约 20–25%。低 / 中 / 高冷却水工况下，铜泡沫约 0.143 / 0.158 / 0.167 g/s，铜板约 0.172 / 0.190 / 0.209 g/s。
- 提高冷却水条件后，两种样品集液量均增加。表面温度变化和集液结果提示，孔隙中的蒸汽可达性、传热接触及冷凝液滞留会影响有效冷凝面积。
- 直接称量集液与由热平衡推算的等效冷凝量含义不同。网站图表采用直接集液数据，避免将未收集液体或热损失折算结果当成实测产水。
| 要求 | 采用方法 | 证据或结果 | 验证程度 |
|---|---|---|---|
| 材料对比 | 同一实验框架下比较铜板与 60 PPI 铜泡沫 | 两类样品在三组冷却水条件下均有直接集液记录。 | 实验支持 |
| 集液量趋势 | 按低 / 中 / 高冷却水条件报告直接称量值 | 铜泡沫约 0.143 / 0.158 / 0.167 g/s；铜板约 0.172 / 0.190 / 0.209 g/s。 | 实验支持 |
| 多孔结构机理 | 结合接触角、显微观察及传热模型讨论孔隙影响 | 证据支持蒸汽可达性与排液应与几何面积共同评价。 | 实验与模型支持 |
表面积增加，需要同时满足蒸汽可达和顺畅排液。本实验中，铜泡沫的几何面积优势未转化为更高的实际集液量；结论限定于本装置和已测试工况。
研究收获与改进
围绕有效传递路径评价多孔冷凝结构
三组冷却水条件下，铜板的直接集液速率均高于 60 PPI 铜泡沫，优势约为 20–25%。这一结果将我的关注点带到有效传递路径：内部表面需要获得蒸汽、与冷源保持热接触，并让凝结液顺畅离开，几何面积才能充分参与冷凝与回收。基于本实验的材料比较，下一轮我会固定表面处理和冷却接触方式，优先研究排液方向或通道改动，并同时记录样品滞液与直接集液的变化。这样可以进一步识别结构改进的作用位置，为孔隙和排液设计提供更具体的依据。
联合热量与质量测量寻找系统改进位置
铜泡沫在高冷却水工况下，热平衡折算约 0.399 g/s，直接集液约 0.167 g/s。两类测量分别从移热和液体回收观察装置，使我能够将样品传热、装置热交换与排液过程放在一起分析。冷却水吸热涉及显热和外部热交换，收集端又受到样品及管路滞液的影响，因此后续会分别建立能量与质量收支，延长稳定工况记录，并结合流量和温差的不确定度分析。通过这种联合评价，可以更有针对性地判断下一步应优先改善冷却接触、保温还是集液路径。
把表面润湿性与液滴运动联系起来
表面改性、接触角与显微观察，让我能够同时关注润湿状态和涂层在多孔几何中的分布。样品朝向与干燥过程会影响局部涂层，液滴增长及脱离又受到接触线钉扎和孔隙桥接的作用，因此改善表面处理需要兼顾均匀性与动态排液。后续我会在多个位置及两个表面记录润湿状态，并跟踪液滴增长、聚并和脱落，补充接触角滞后或滑落行为测量。将这些信息与直接集液对应，有助于选择更利于液滴更新和排出的处理条件，而不只关注单一接触角数值。
让不同尺度的模型服务于具体设计问题
膜状、滴状冷凝与三相等效模型分别帮助解释液膜、液滴及多孔材料的传热，CFD 则提供蒸汽和液体路径的空间信息。将这些方法与实验连接起来时，我更重视模型各自对应的设计变量，例如冷却接触、孔隙结构或排液通道。下一步会通过可测的蒸汽流量、表面温度和压力逐项细化边界，再用独立工况检查预测；CFD 则结合网格、时间步及相变参数敏感性，优先验证温度分布与液体路径。这样能把机理分析逐步转化为结构选择和产水表现的判断依据。
论文来源
Thesis C report.pdf，2026 年 8 月 7 日提交。结论依据论文实验结果与讨论；精选图来源标注在各图下。
