项目概览
项目面向约一万人区域沿海城镇，将海上风电与长时储能结合，讨论在可再生能源出力不足时如何维持供电。团队需要同时考虑储能量、瞬时功率、使用寿命、场地条件与运行安全，而不是只选择一种电池化学体系。演示稿将 2035 年投运及向 2050 年扩展作为规划目标，成果属于课程概念设计与模型分析。
在五人团队中，我主要负责温控仿真。储能柜数量多、柜列相互遮挡且场地靠海，单个设备有冷却能力并不代表空气能均匀到达整个厂房。因此，我把研究重点放在不同送风方向形成的流动路径，以及冷却覆盖、建筑开口和后续维护之间的关系。
任务与设计要求
| 项目 | 条件或依据 | 类型 / 状态 |
|---|---|---|
| 备电与能量 | 目标备电时间 96 h，给定能量需求 220 MWh；时间指标需结合平均负荷解释。 | 团队题设 |
| 峰值功率 | 住宅、工业、医疗、教育及公共设施的合计峰值需求为 26.03 MW，功率与能量分别校核。 | 团队题设 |
| 沿海环境 | 考虑盐雾、湿度、紫外与风携颗粒，同时回应低噪声、泄漏控制和维护需求。 | 设计要求 |
| 温控模型 | 128 个柜体、8×16 布置；厂房平面 60×60 m，高 8 m。几何用于送风组织的概念分析。 | 模型假设 |
| 计算条件 | 演示稿给出环境 22°C、表面温度 45°C、入口速度 10 m/s、稳态流动与 k–ω SST。 | 模型假设 |
| 方案选择 | 比较单侧、三侧与顶部送风，结合流动覆盖、安装、能耗假设、腐蚀暴露和维护作判断。 | 评价目标 |
我的职责
- 本人主要负责温控 CFD 与冷却策略分析：围绕团队的柜体与厂房模型，分析不同进风组织下的速度分布、温度场和柜列覆盖，并整理方案比较依据。
- 电池技术筛选、总体规模、投资概算与太阳能扩展属于团队方案背景。页面说明这些输入怎样影响温控任务，不将其列为我的独立设计成果。
完成工作与方法
01 / 将供电需求转化为温控设计场景
团队比较不同电化学储能技术，选择钒液流电池作为课程方案。对固定式长时储能而言，功率与储能容量可分别扩展的结构具有研究价值；但电堆、电解液、泵及控制设备也带来空间、流体管理和温度敏感性问题。总体技术选择因此成为我建立温控场景的输入。
按演示稿采用的放电深度与效率假设，220 MWh ÷（0.75×0.90）约为 326 MWh。模块参数给出 1.03 MW 最大放电直流功率和 3.05 MWh 可用直流能量，方案初选四组、每组 32 个模块，总计 128 个，容量合计 390.4 MWh。这是初选校核，详细设计仍需统一可用容量、损耗与运行分组的口径。
02 / 明确模型输入与它能回答的问题
几何模型将储能柜排列成 8×16 阵列，柜体参考尺寸为 6.058×2.438×2.896 m，厂房采用 60×60×8 m 的概念尺度。柜列间的流动空间决定空气是否绕流、局部加速或出现低速区域，因此读取流场时需要关注整排柜体的相互遮挡，而不只查看入口附近。

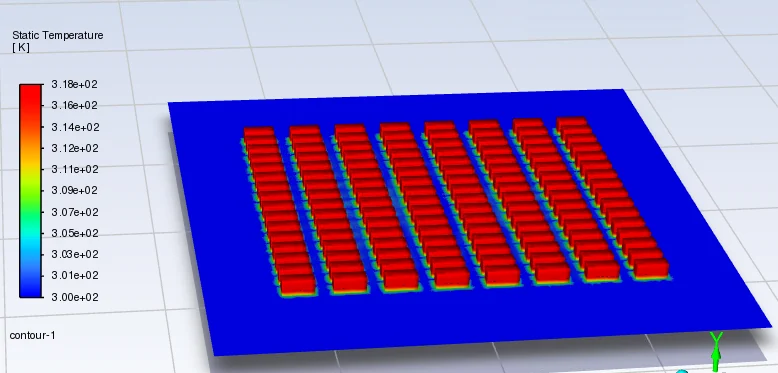

模型采用稳态条件、无滑移壁面和 k–ω SST 湍流模型；空气密度与比热分别取约 1.2 kg/m³、1005 J/(kg·K)。给定 45°C 表面温度是一项边界设定，不是仿真预测的电池最高温度。演示稿中的 20 W/(m²·K) 对流系数也属于工程假设，不能作为计算验证后的局部换热系数。
这一模型用于探索送风路径和柜列覆盖。进一步进入设备温升预测时，可引入运行发热负荷、材料与接触热阻、风机曲线及对应流量。定量比较则将入口面积、总流量与风机功耗纳入统一条件，把布局改变和送风投入的作用分别提取出来。
03 / 比较三种送风组织

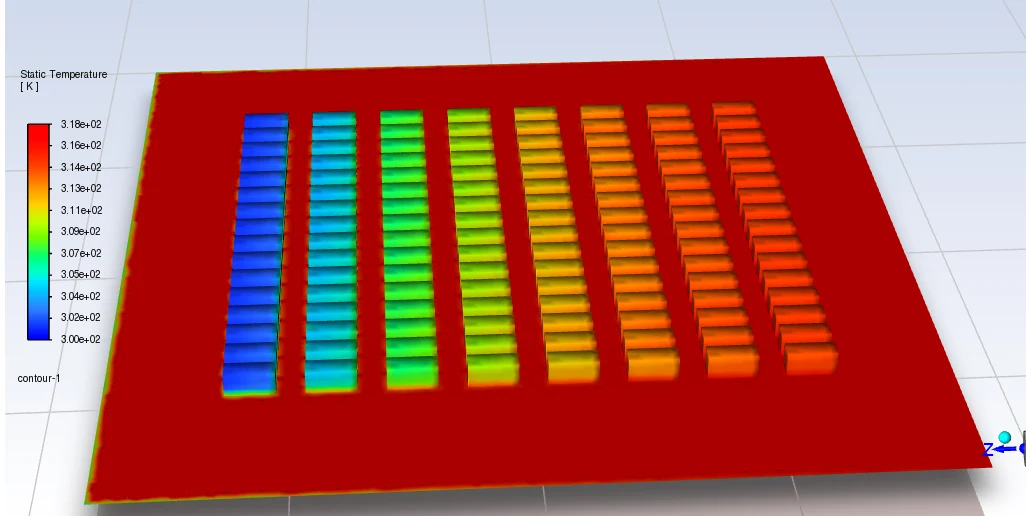

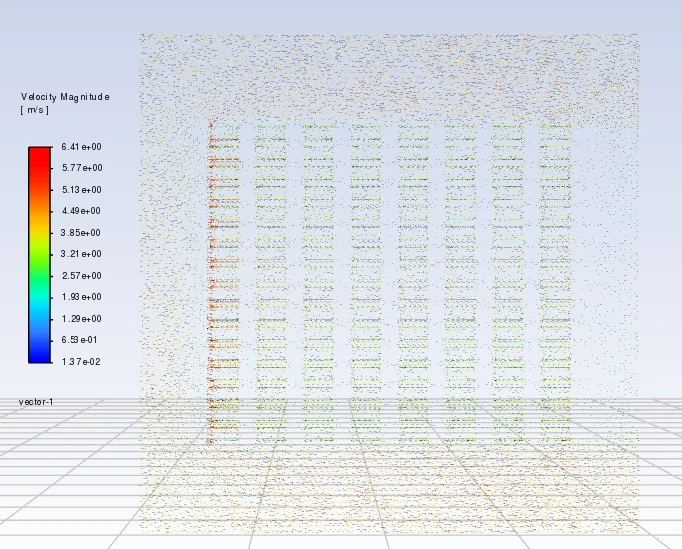

单侧送风从一侧进入并沿柜列穿过厂房。原始静温图呈现沿送风方向的分布差异，速度矢量则帮助识别空气穿透和局部低速位置。该方案建筑改造较少、初始成本相对低，但中部与远端柜列的覆盖需要重点检查，不能由入口风速推断所有柜体都得到同等冷却。

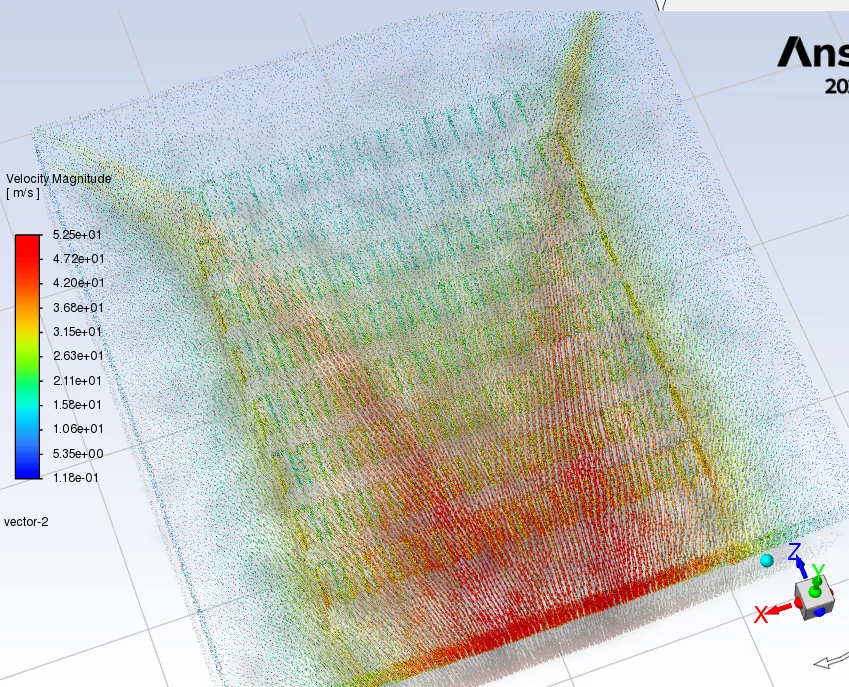

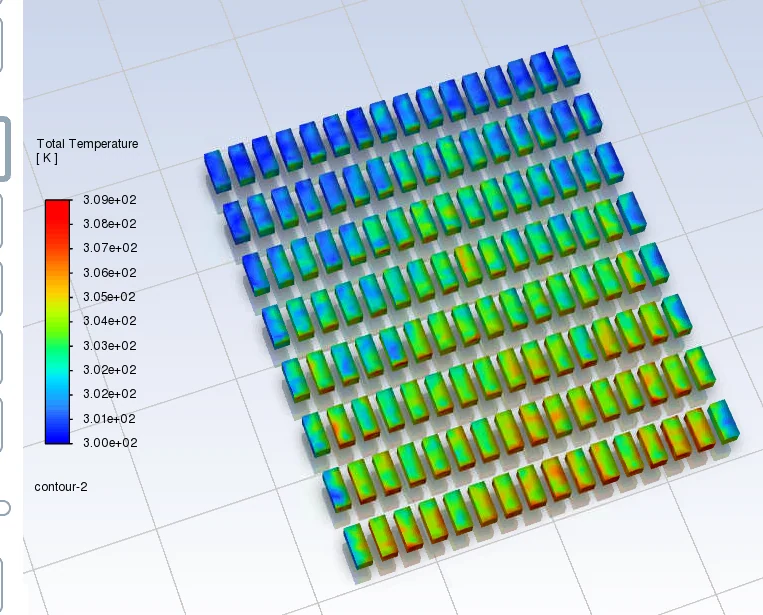

三侧送风增加左、右和后侧入口，使空气从多个方向进入。方案比较表将其覆盖与穿透性列为优势，同时指出多处墙体开口会增加改造、维护与盐雾进入的管理难度。多入口流动还可能相互作用，因此应通过流场检查实际路径，而不是把入口数量直接等同于均匀程度。

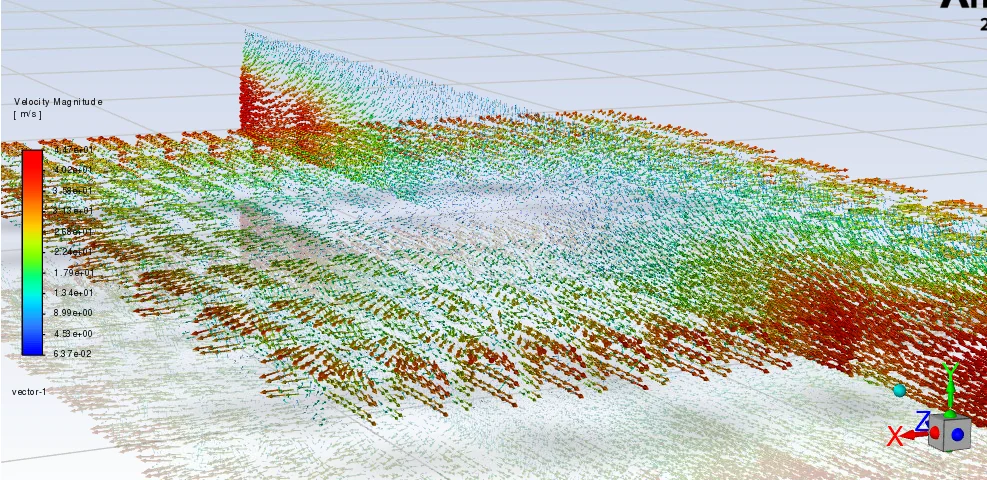

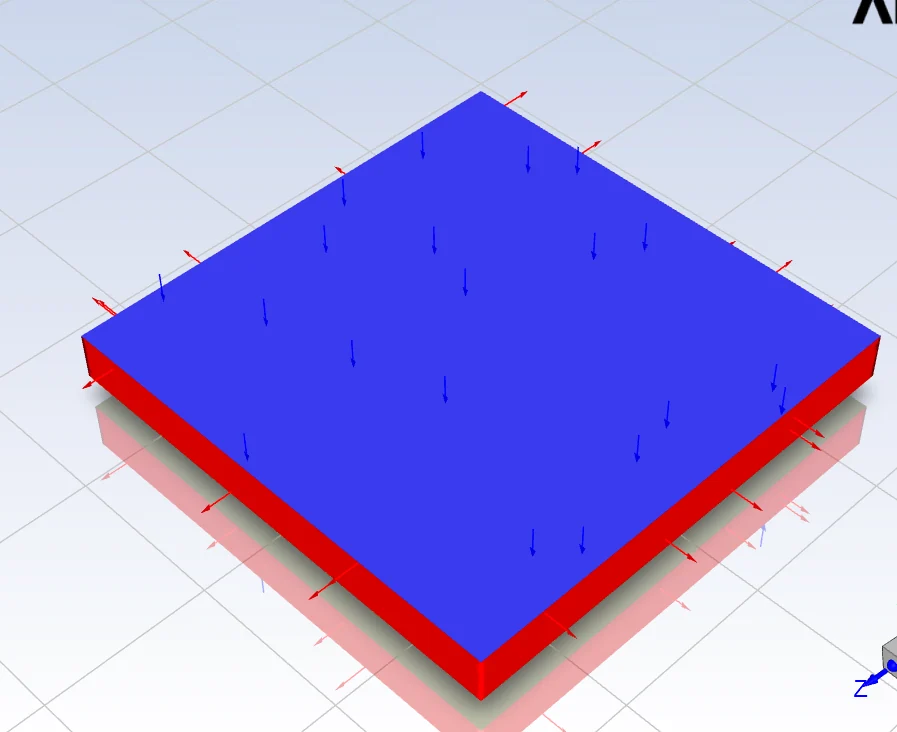

顶部送风利用上部入口向下组织空气流动，减少对多侧墙面开口的依赖。团队基于覆盖、安装、维护与沿海环境的综合比较，将其作为后续方案方向。这里的判断是工程权衡：三侧方案可能有良好穿透，但顶部方案在减少墙面开口和集中维护方面更有优势。

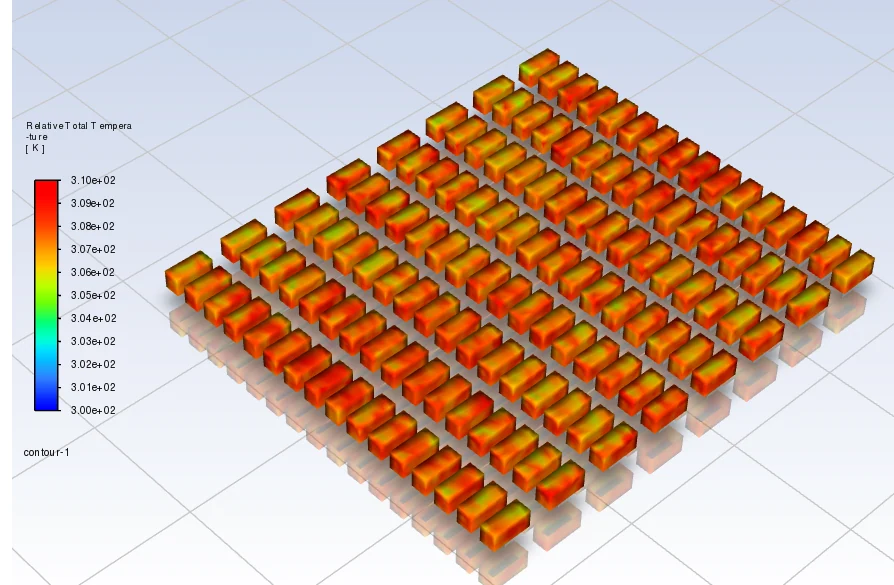

三组原图分别使用静温、总温及相对总温，色标范围也不同。我保留这些技术标签，不把色彩深浅或图例最大值直接转换成降温比例。图像用于解释空间分布；若要给出可比的温控指标，应统一温度定义、截面、流量、热负荷和统计方法后重新整理数据。
04 / 将模型方案与运行约束分开校核
220 MWh 在 96 h 内对应约 2.29 MW 平均功率，26.03 MW 则用于峰值供电能力校核。团队规划以 EMS 和 SCADA 组织储能调度、状态监测与反馈，使能量配置与关键负荷优先级相联系。
送风模型采用 60×60 m、3,600 m² 厂房；设备及通道布置的初步面积估算约为 3,810 m²。模型阶段重点比较气流路径，场地深化阶段则需要落实共享通道、柜体朝向、周边空间和检修路径，并将最终布置反馈到流场分析。
48 dB(A) 为单机噪声参数，128 台非相干声源在统一参考条件下简化叠加得到约 69.1 dB(A)。实际场地评价还需考虑运行分组、距离和建筑传播。温控成本按厂房、风机安装和维护现值分项估算；太阳能接入作为后续扩展方向。
结果与要求验证
| 要求 | 采用方法 | 证据或结果 | 验证程度 |
|---|---|---|---|
| 储能量需求 | 按原稿的容量假设进行模块初选 | 约 326 MWh 需求与 390.4 MWh 模块容量合计作比较；需统一可用容量及损耗口径。 | 计算支持 |
| 96 h 备电 | 将总能量与平均负荷联系 | 220 MWh / 96 h ≈ 2.29 MW；不将峰值功率作为持续负荷。 | 计算支持 |
| 送风覆盖与温控 | 比较三种策略的速度及温度分布 | 得到不同流动组织的空间特征，支持顶部送风的综合方案讨论。 | 仿真支持 |
| 沿海运行与维护 | 比较建筑开口、盐雾暴露和维护路径 | 顶部送风减少多侧开口需求；仍需设备与建筑详细设计。 | 方案响应 |
收获与改进
从送风覆盖逐步进入设备温升预测
以 45°C 柜体表面和 22°C 环境建立恒温模型，使我的温控分析先聚焦于气流路径与换热覆盖，便于比较三种送风组织。这个阶段的价值是找到中部、远端及柜后需要关注的位置，为更细致的热模型确定重点。若继续推进，我会引入实际运行负荷对应的发热量，以及柜内到外壳的传热路径，让表面温度随工况响应；再结合空气焓升和表面热流检查能量收支。原先采用的对流换热假设也可随设备与风量数据逐步细化，使方案研究自然衔接到温升预测。
把送风布局与风机投入一起评价
三种方案以 10 m/s 入口速度展开比较，使送风方向成为直观的设计变量。进一步做设备选择时，我会把开口面积、入口数量和总流量同时纳入：总流量来自各开口法向速度与面积的积分，开口布置也会改变通道压损。下一轮可以先在相同总流量下比较覆盖，再结合风机曲线研究相同功耗下的表现，从而回答增加风机投入能换来多少有效冷却。结果整理则统一采用选定的温度定义、截面与色标，将静温或总温与对应评价目的联系起来，便于提取柜列之间的可比指标。
围绕柜列覆盖安排通道与出口
128 个柜体组成 8×16 阵列后，单柜周围的流动与整排遮挡相互作用，通道就成为热设计中的重要变量。空气倾向于沿低阻力路径流动，周边绕流、柜后回流及送排风短路都值得结合矢量和截面追踪。我会将布局与流场迭代放在一起：先明确共享通道、周边空间和检修范围，再逐排提取进风温度、通道流量和低速区域。后续针对覆盖薄弱的柜列比较导流板、出口位置与通道宽度，使几何调整直接服务于空气穿透，而不是单纯增加入口风速。
将沿海维护条件纳入冷却方案选择
团队选择顶部送风作为后续方向，考虑了减少多侧墙体开口与集中布置设备的优势。这项取舍使我把维护看作温控设计的一部分：沿海盐雾防护和过滤会增加阻力，过滤器积尘又会使运行流量随时间变化；顶部布置还需要安排屋面防水、高处检修与设备更换路径。后续我会对比清洁状态和维护周期末的送风覆盖，并研究分区停机检修时的气流变化。把这些状态加入评价，能帮助确定过滤维护周期、检修空间和风机配置，让方案选择兼顾日常运行与长期可维护性。
项目来源
MECH4770 Template 1.pptx，25 页，2025 年 T2，五人团队。个人主要负责温控仿真，由用户确认。总体需求与选型依据第 3–11 页，温控依据第 12–19 页，后续扩展依据第 20–23 页。
