项目概览
本科毕业设计围绕建筑施工中的砂浆喷涂任务，提出一套龙门式多自由度抹泥机械手。任务不仅是让喷头到达某个位置，还需要使末端具备合适姿态，能够面向砖块顶部和侧面工作。因此，设计把大范围直线移动与末端姿态调整分开组织，并进一步考虑驱动、刚度和控制接口。
成果包括总体结构、末端执行机构、传动与电机选择、三维装配、框架有限元分析和 PLC 硬件方案。各部分围绕喷头可达性、结构承载和运动控制接口展开，形成从机构构思到详细设计的完整方案。
任务与设计要求
| 项目 | 条件或依据 | 类型 / 状态 |
|---|---|---|
| 工作范围 | X 轴 1 m、Y 轴 2 m、Z 轴 1 m，覆盖课程设定的喷涂区域。 | 设计要求 |
| 运动与姿态 | 五自由度：三个直线方向、底座旋转及机械臂弯曲，服务砖块顶面和侧面喷涂。 | 设计要求 |
| 驱动与结构 | 采用电动驱动，根据轴向推力和运动需要选择传动、电机及连接结构。 | 设计要求 |
| 结构分析 | 对关键框架在设定受载条件下开展有限元分析，观察变形与受力分布。 | 分析任务 |
| 控制与操作 | 采用可编程控制，规划传感、执行、报警、手动 / 自动模式及人机界面。 | 设计要求 |
我的职责
- 我围绕毕业设计任务完成机构方案、Inventor 三维结构与装配、传动计算和电机选型，使用 ANSYS Workbench 分析关键框架，并组织 PLC 与触摸屏控制硬件方案。
- 页面展示设计模型、计算思路与分析图，不将控制架构设计写成已完成整机调试，也不以有限元计算替代实测工作精度。
完成工作与方法
01 / 将喷涂任务分解为空间移动与末端姿态
喷头需要在给定工作空间内移动，同时适应不同喷涂面。设计采用直角坐标形式，由龙门机构完成 X、Y、Z 方向的位置变化，再由底座转动和机械臂俯仰补充两个姿态自由度。这样可以把较大范围的移动与局部喷头方向调整分别安排，便于分析各机构的行程与载荷。
这一分解也决定了总体结构的检查顺序：先确认三轴覆盖范围与支承方式，再检查末端旋转、弯曲及喷头连接是否与框架干涉。五个自由度是机构能力描述，并不自动意味着控制器已经实现五轴同步插补。
02 / 用三维装配落实机构与连接关系

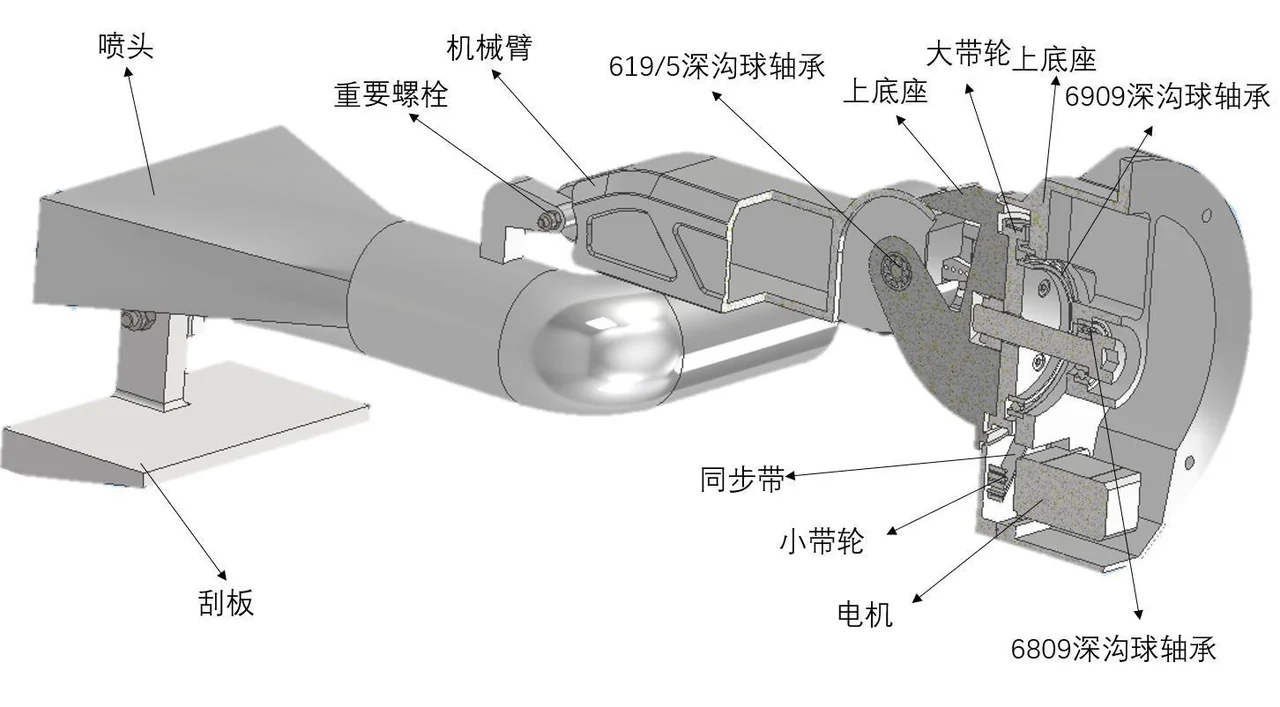

使用 Inventor 建立龙门框架、导向与移动机构，以及上、下底座和机械臂的装配关系。末端喷头通过连接件与机械臂固定，俯仰关节用于改变喷头方向；底座转动通过轴约束与同步带传动实现。三维模型用于说明运动关系和零件连接，而不只是作为效果图。
设计中需要关注导向对非目标自由度的约束、各连接处的安装空间和载荷传递。末端机构产生的重量及力矩会传回移动平台和框架，因此局部结构不能脱离整体支承进行选择。报告中的模型同时为传动计算和有限元分析提供几何基础。
03 / 将运动需求转化为传动与驱动选择
报告对各轴所需推力进行计算，并据此开展电机选择。齿轮齿条和同步带等机构承担不同位置的动力传递：选型需要将直线推力或旋转力矩与传动尺寸、速度需求、安装方式联系，而不能仅按电机外形选择。

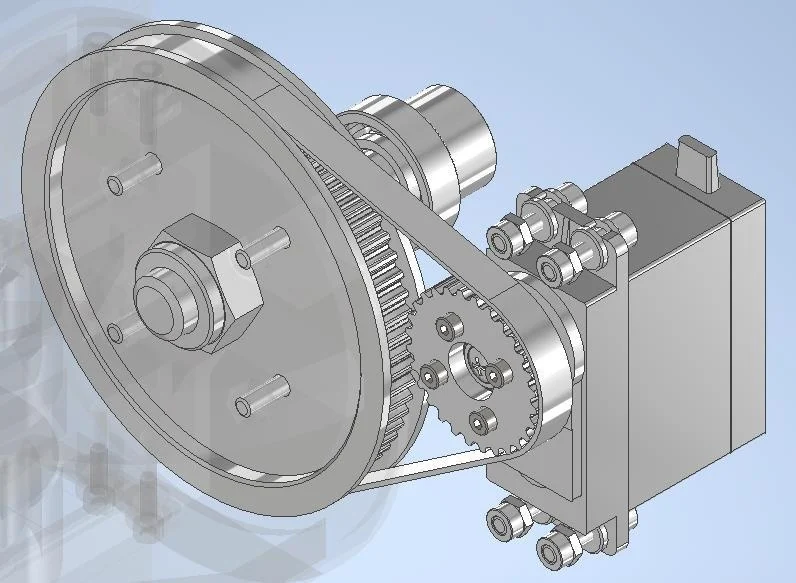

同步带结构用于底座旋转，相关设计涉及带轮、轴及螺栓连接。针对框架和移动机构，报告还考虑了导向、支承和焊接结构。不同传动方式的取舍需要兼顾载荷、布置、制造和维护；本项目的计算及三维装配体现了这些因素之间的联系。
04 / 用受载模型检查结构响应

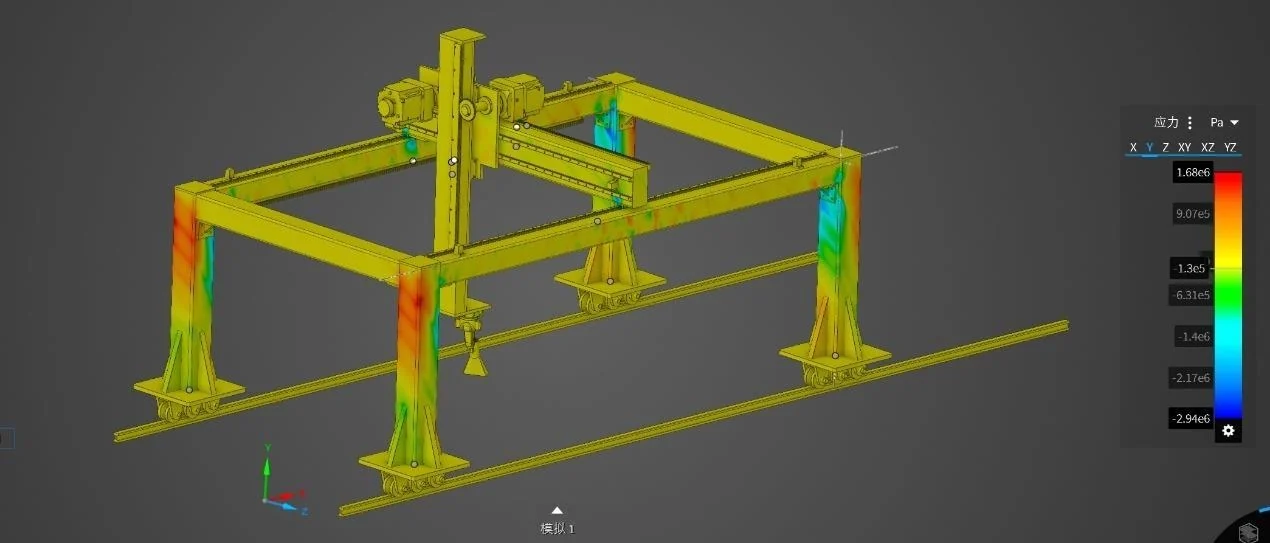

使用 ANSYS Workbench 对关键框架建立力学分析模型，在报告设定的受载和约束条件下查看应力、应变及位移分布。分析的重点是识别载荷路径和容易产生变形的位置，为结构尺寸及支承形式提供参考。
结构分析采用报告给定的载荷、材料、连接简化和边界条件，按该工况读取应力及位移。框架承载能力与喷头定位要求共同决定结构选择；后续可进一步比较悬伸和姿态变化对末端偏移的影响。
05 / 组织执行、反馈与人机操作接口
控制方案采用三菱 FX3U-48MT 与触摸屏，规划操作按钮、模式选择、故障检测、传感器及驱动器的输入输出关系。PLC 通过脉冲和方向信号向伺服驱动器提出运动要求，编码器反馈由对应驱动链路参与速度和位置控制。
控制方案将三轴定位与机械结构联系起来，组织手动、自动模式和运行监控。本阶段完成硬件架构与 I/O 规划；后续联调可按回零、定位、姿态调整、喷涂和撤回的状态顺序，检查五自由度协同、联锁及异常恢复。
结果与要求验证
| 要求 | 采用方法 | 证据或结果 | 验证程度 |
|---|---|---|---|
| 空间覆盖与五自由度 | 三轴龙门移动与末端两个姿态机构组合 | 形成 X / Y / Z 为 1 / 2 / 1 m 的设计范围及三维结构。 | 方案响应 |
| 驱动需求 | 分轴推力计算、传动关系与电机选择 | 报告形成相应计算与选型，作为驱动设计依据。 | 计算支持 |
| 关键框架受力 | ANSYS 设定载荷与约束分析 | 获得框架响应图，支持结构薄弱位置与变形讨论。 | 仿真支持 |
| 控制与操作 | PLC、驱动、传感和 HMI 架构及 I/O 规划 | 说明系统接口与控制关系，尚非整机控制验收。 | 方案响应 |
收获与改进
工作空间要落实到喷头姿态与可达路径
这套机构用三轴移动覆盖 X／Y／Z 为 1／2／1 m 的范围，再用底座旋转和机械臂俯仰处理砖块顶面与侧面的喷涂。通过 Inventor 装配，我把位置与姿态放在同一个任务中考虑：喷头转向会同时改变末端包络、悬伸和载荷，因此自由度分配需要围绕实际作业路径展开。下一步我会选取顶面转侧面、靠近框架及行程端部的代表路径，逐姿态检查喷头距离、机构间隙和供浆管走向，让机构布局更好地服务连续喷涂。
沿载荷路径理解喷头的工作精度
ANSYS 中的框架应力与位移分析，让我开始沿着喷头、机械臂、移动平台和框架追踪载荷。姿态变化会改变力臂，导向间隙、连接刚度与传动回差又共同影响末端位置，因此结构设计与运动精度需要连起来判断。后续我会从喷涂允许的距离与姿态变化出发，按悬伸、运动方向和加减速组合建立工况，再比较连接及支承调整对末端偏移的影响。这样可以将有限元结果用于分配误差预算，把加固优先放在对喷涂效果更敏感的位置。
驱动选型需要同时覆盖起停与换向
分轴推力、传动计算和电机选型，将运动需求落实为传动尺寸和驱动配置。对抹泥任务而言，喷头速度的连续性还关系到材料覆盖：移动部件质量会逐级累积，齿轮齿条与同步带的间隙和弹性则会影响换向响应。我因此更关注起停与换向时的载荷，而不仅是匀速工作点。后续会将行程、速度、加速度和载荷整理为选型工况，核对起停转矩及竖直轴保持需求；推进样机时，再将喷头轨迹和速度记录与喷涂厚度对应，确定需要优先调整的运动参数。
五自由度机构需要明确的控制分工
围绕 FX3U-48MT 完成 PLC、驱动器、传感器与 HMI 的 I/O 规划时，我将机械动作转化为控制接口，也开始考虑五个自由度之间的时序分工。顶面转向侧面涉及定位、姿态调整与供浆切换，动作衔接会直接影响作业节拍和材料堆积。若继续推进联调，我会把回零、定位、喷涂和撤回组织成状态及转换条件，分配同步动作与顺序动作，再通过低速空运行验证限位、联锁以及异常恢复。现有硬件方案由此可以逐步发展为可调试、可追踪的作业流程。
项目来源
《多自由度抹泥机械手》本科毕业设计，2024 年。依据第 2–5 章的机构、传动、结构分析和控制系统内容整理。
